MFO/MFD直流滤波电容器-油式

直流滤波电容器广泛应用于高压直流输电(HVDC),静止型无功补偿(SVC)、风力发电、电力机车牵引、交直流电力传动、励磁、高压软启动、高压变频、 整流器、各种机械起重设备的逆变器等。也可应用系统高铁、动车机车牵引变流器,列车供电变流器,风力发电变流器,太阳能光伏发电变流器,高压变频器,静止 无功发生器,有源滤波器,直流输变电等等。

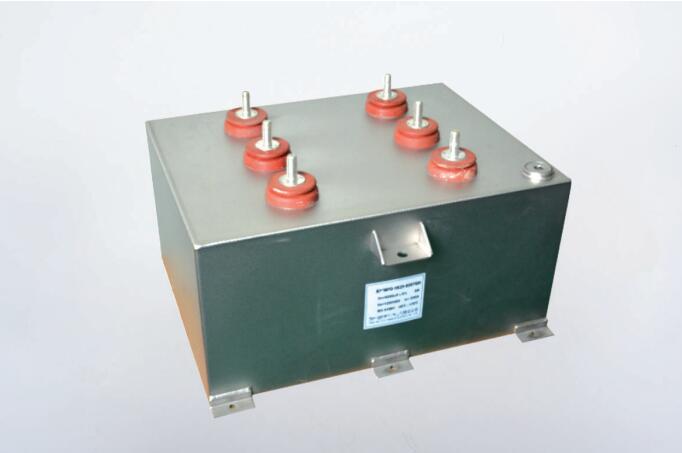

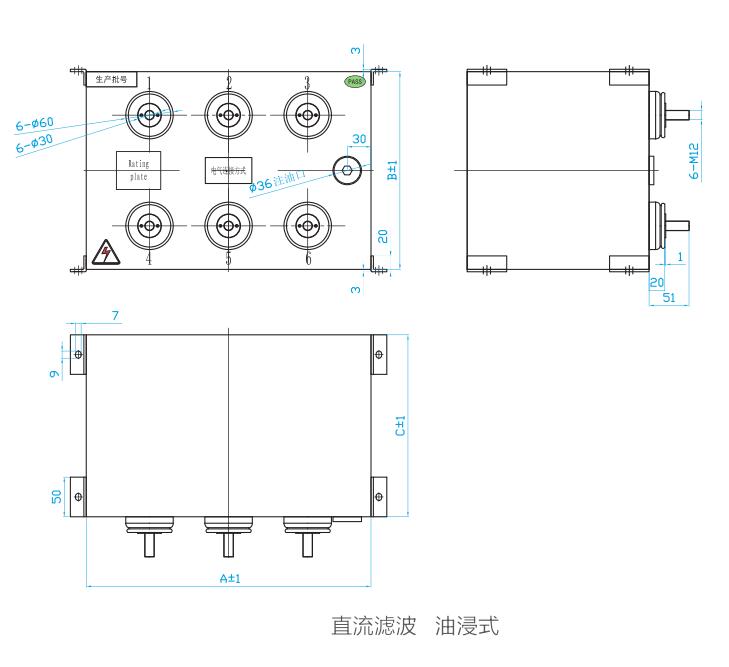

产品特性 结构外形

技术要求

  • 电容器运行海拔高度:低于2000m
  • 电容器运行环境温度:-40℃~+70℃,存贮温度:-55℃-+85℃
  • 电容器容量范围100μF~20000μF(可根据用户需要调整)
  • 高电压:最高达10KVDC
  • 电容器壳体材料:无磁不锈钢(或铝壳、冷轧钢板)
  • 使用寿命:≥100000小时
  • 电容值的允许偏差:±5%
  • 损耗(tanδ):≤0.002(20℃  100Hz)
  • 自感量:30nH-600nH
  • 周期性充放电要求:电容器应能长期承受占空比为30%的周期性充放电电流,电流为1.8In。
  • 型号规格

    电压

    KV

    电容量μF

    极间耐压VDC

    最大电感量nH

    额定电流A

    外壳长mm

    外壳宽mm

    外壳高mm

    MFO-1K25-6256

    1.25

    625

    1875

    50

    80

    250

    120

    180

    MFO-1K25-1257

    1.25

    1250

    1875

    150

    100

    340

    165

    190

    MFO-1K25-1657

    1.25

    1650

    1875

    150

    150

    340

    165

    190

    MFO-1K25-2407

    1.25

    2400

    1875

    50

    220

    340

    230

    200

    MFO-1K25-3007

    1.25

    3000

    1875

    50

    280

    380

    230

    200

    MFO-1K25-3607

    1.25

    3600

    1875

    50

    340

    440

    230

    200

    MFO-1K25-4807

    1.25

    4800

    1875

    50

    450

    380

    350

    200

    MFO-1K25-6007

    1.25

    6000

    1875

    50

    530

    450

    340

    220

    MFO-1K25-7207

    1.25

    7200

    1875

    50

    620

    440

    340

    250

    MFO-1K20-5007

    1.2

    5000

    1800

    50

    180

    340

    165

    330

    MFO-1K50-5007

    1.5

    5000

    2250

    50

    220

    340

    165

    470

    MFO-1K20-3807

    1.2

    3800

    1560

    50

    180

    340

    230

    190

    MFO-1K50-3807

    1.5

    3800

    1800

    50

    220

    340

    230

    220

    MFO-1K80-2507

    1.8

    2500

    2700

    50

    250

    400

    165

    305

    MFO-0K85-3007

    0.85

    3000

    1275

    50

    300

    340

    230

    150

    MFO-1K25-4807

    1.25

    4800

    1700

    50

    500

    250

    250

    220

    MFO-1K25-6007

    1.25

    6000

    1700

    50

    550

    320

    250

    220

    MFD-1K25-3607

    1.25

    3600

    1700

    50

    360

    260

    190

    200

    MFO-1K25-7207

    1.25

    7200

    1700

    50

    360

    360

    250

    230

    MFO-1K25-7207

    1.25

    7200

    1700

    50

    360

    360

    250

    230

    MFO-1K25-2407

    1.25

    2400

    1875

    50

    220

    340

    230

    200

    MFO-1K25-6256

    1.25

    625

    1875

    50

    100

    170

    150

    95

    MFO-2K50-2*2507

    2.5

    2*2500

    3750

    100

    2*300

    610

    165

    400

    MFO-690VAC-2007

    0.69

    2000

    2967

    50

    350

    440

    120

    600

    MFO-2K20-5007

    2.2

    5000

    3300

    50

    500

    510

    165

    560

    MFO-3K50-1257

    3.5

    1250

    5250

    150

    300

    340

    165

    700

    MFO-3K30-2*846

    3.3

    2*840

    4950

    50

    2*100

    420

    156

    439

    MFO-0K90-1058

    0.9

    15000

    1350

    50

    350

    340

    165

    625

    MFO-0K90-4707

    0.9

    4700

    1350

    50

    165

    340

    120

    275

    MFO-0K90-5707

    0.9

    5700

    1350

    50

    200

    340

    165

    260

    MFO-0K90-6007

    0.9

    6000

    1350

    50

    220

    340

    165

    290

    MFO-0K85-4507

    0.85

    4500

    1250

    50

    450

    430

    230

    150

    MFO-3K30-2*8006

    3.3

    2*800

    4950

    50

    2*200

    600

    165

    380
