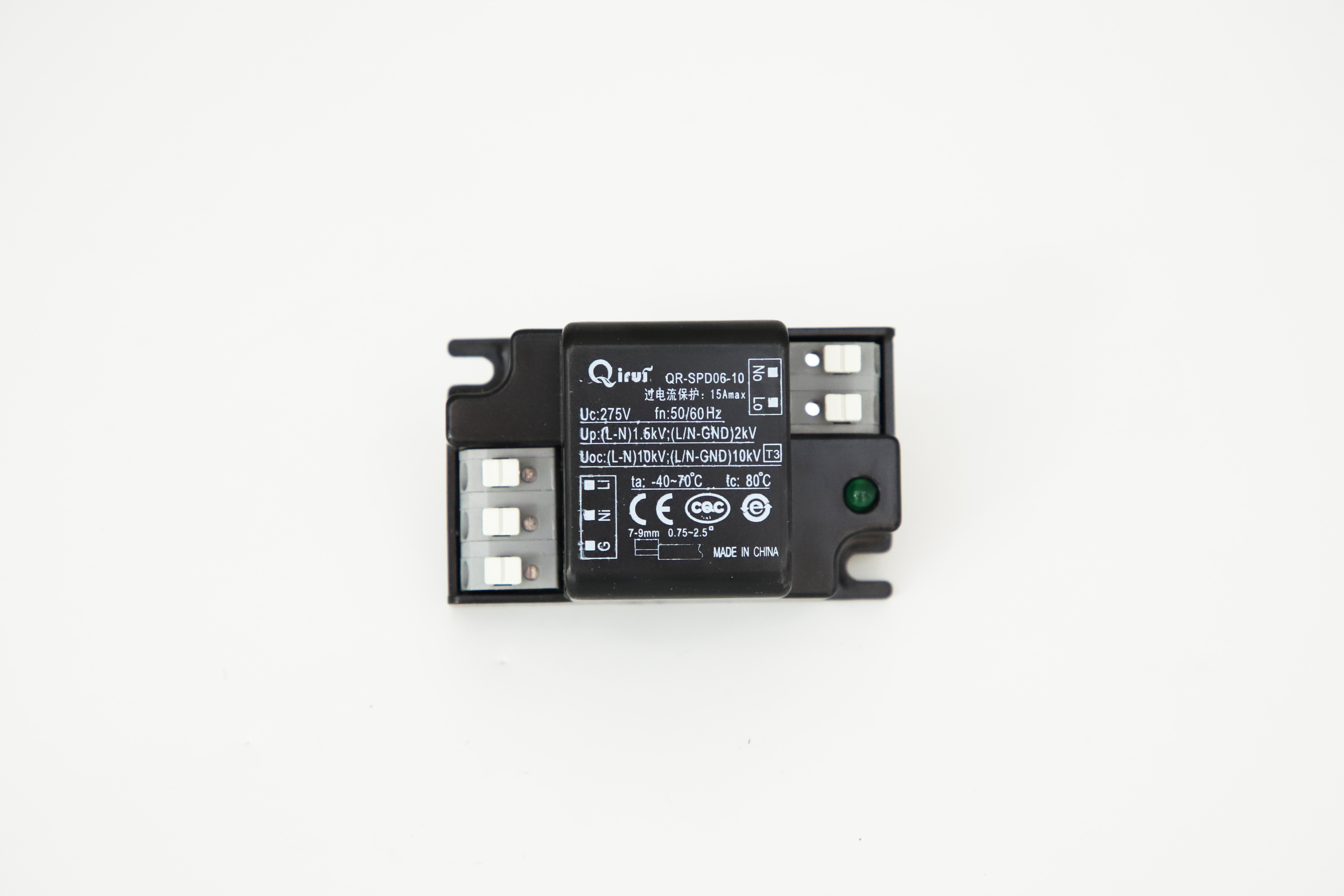

10kV IP20浪涌保护器-QR-SPD06-10

IP20 10KV浪涌保护器, CQC, TUV, CE

IP20等级防水

Uoc: 10kV

TUV认证(IEC61643-11)

CQC认证

CE认证

适用于ClassI和ClassII 灯具

产品特性 规格书

绝缘等级  Insulation Class

应用领域  Application field



TN

TNC

TNS

TNCS

TT

IT

一类灯具  Class I



二类灯具  Class II





电性能参数  Electrical specifications

参数规格

Specifications

参数代号Parameter

参数值

Value

单位

Unit

测试环境

Condition

认证机构

Certifications









冲击类别

Classification



Class III



Acc. IEC61643-11

保护模式

Protection mode



Diff. mode & Comm. mode





最大持续工作电压 (L-N)

Max. continuous operating voltage

Uc (L-N)

277

VAC

50 … 60 Hz

最大持续工作电压  (L-GND)

Max. continuous operating voltage

Uc (L-GND)

277

VAC

50 … 60 Hz

最大持续工作电压 (N-GND)

Max. continuous operating voltage

Uc (N-GND)

277

VAC

50 … 60 Hz

暂时过电压

Temporary overvoltage TOV

UT

1505

V

HV system fault: 1200 V+305, at tt = 200 ms, TT (L-PE)

暂时过电压

Temporary overvoltage TOV

UT

402.6

V

LV system fault: 305 V x 1.32 at tt = 120 m, TT 、TN

暂时过电压

Temporary overvoltage TOV

UT

528

V

LV system fault: 305 V x √3 at tt = 5 s, TT 、TN

电网类型

Power grids



TN, TT,



Incl. all TN varieties TN-C, TN-C-S, TN-S

标称放电电流 (L-N)

Nominal  discharge current

In  (L-N)

5

kA

@ Uoc=10KV, internal resistance=2Ω

标称放电电流 (L-GND)

Nominal  discharge current

In  (L-GND)

5

kA

@ Uoc=10KV;internal resistance=2Ω

标称放电电流 (N-GND)

Nominal  discharge current

In  (N-GND)

5

kA

@ Uoc=10KV;internal resistance=2Ω

最大电压保护水平 (L-N)

Max. voltage protection level at In

Up  (L-N)

1,5

kV

@ Uoc=10KV;internal resistance=2Ω

最大电压保护水平 (L-GND)

Max. voltage protection level at In

Up  (L-GND)

2

kV

@ Uoc=10KV;internal resistance=2Ω

最大电压保护水平 (N-GND)

Max. voltage protection level at In

Up  (N-GND)

2

kV

@ Uoc=10KV;internal resistance=2Ω

开路电压

Open-circuit voltage

Uoc

10

kV



后备保险丝

Backup fuse



8

A

max., gG fuse

失效指示

End of life indication



yes



指示灯亮:正常工作Optical,  light ON: SPD is functional.

指示灯灭:产品失效Light OFF: SPD has reached end-of-life

最大对地漏电电流

Max earth leakage current at Uc



50

µA

Max. rms, to GND

 其他参数  Other specifications

参数规格

Specifications

参数代号

Parameter

参数值

Value

单位

Unit

测试环境

Condition

抗冲击能力

Surge withstand capability



1

strike

max. at 7.5



30

strikes

min. at 5kA



50

strikes

min. at 3kA

额定电流

Nominal  current



4

A

额定负载电流(50-60Hz)

Rated load current at 50 … 60 Hz

消耗功率

Power consumption



1.1

W

max. at Uc = 277VAC; Load current=4A

适用灯具

Suitable for luminaires



Class I、Class II



绝缘等级按照 IEC60598

Insulation Class acc. IEC60598



电压保护水平  Protection levels Up

冲击电流

IC  8/20 μs

差模 U2

Differential mode U2

共模 U1/U2

Common mode U1/U2

7.5kA

≤1500 V

≤2000 V / 1500 V









使用和储藏环境  Environmental conditions

参数规格

Specificationitem

参数值

Value

单位

Unit

测试环境

Condition

环境温度

Ambienttemperature

-40…70

°C



外壳表面温度

Tcase-max.

80

°C

在温度测量点测量

MeasuredatTc-point

储藏环境温度

Storagetemperature

-40…85

°C



相对湿度

Relativehumidity

5…95

%

不结露

Non-condensing

室外灯适用

Suitableforoutdoorluminaires

Yes



仅室内

Built-inonly

 寿命  Lifetime

参数规格

Specificationitem

参数值

Value

单位

Unit

测试环境

Condition

寿命

Lifetime

100,000

hours

最大外壳温度下90%产品正常工作

Measured@Tcase-maxwithmin90%survival



参数规格

Specificationitem

参数值

Value

单位

Unit

本体长度

Mountinglength

70.5

mm

总长度

Overalllength

70.5

mm

外壳宽

CaseWidth

42.5

mm

外壳高

CaseHeight

33

mm

安装孔尺寸

Fixingholediameter

M4(60*32)

mm

最大扭矩

Max.screwtorque

0.45

Nm

重量

Weight

105

gr





引线  Wiring

参数规格

Specificationitem

参数值

Value

单位

Unit

测试环境

Condition

连接器种类

Connectortype

嵌入式

Push-in



单线

Singlewireonly

导线规格

Wirediameter

0.5…2.5

mm2

单股和多股

Solidandstranded

剥线长度

Wirestriplength

8…10

mm







数据表 大小 日期 操作
QR-SPD06- 10.pdf 2.07MB 2020-03-24 下载
