1. 适用范围

激光电容器主要应用于：

1）大功率激光电源（能库能源系统的主要储能元件，如神光III惯性约束聚变激光装置）

2）中小功率激光电源（如地质探矿、采矿以及定位、医疗设备等）

3）冲击电压发生器（如用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验设备中，检验绝缘性能。）

4）冲击电流发生器（如氧化锌避雷器阀片进行冲击电流试验）

5）各种特殊场合：产品执行标准JB/T8168-1999《脉冲电容器及直流电容》和GB/T4704-1992《脉冲电容器及直流电容》

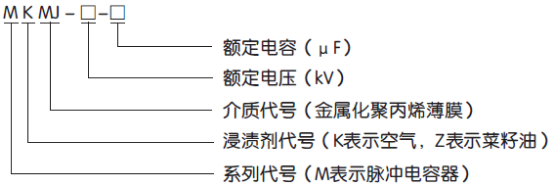

2. 型号及含义

3. 主要名词定义

1）连续脉冲

在一段时间内，不间断的充放电过程中重复出现的放电冲击。

2）震荡电路

由电容器和电抗器为主体组成的，借电容器和电抗器之间的振荡放电而获得交流电源的装置。

1）反峰电压

放电时形成的振荡波中电压波的第一个反符号振幅与前一个振幅之比的百分数。

2）放电衰减率

放电时形成的衰减振荡波中同符号的先后两个相继振荡振幅之比值。

5）自放电时间常数

电容器仅通过自身绝缘电阻放电时，其绝缘电阻与电容实测值的乘积。

6）固有电感

电容器的导电系统所具有的电感。

1）重复率

电容器在单位时间内的充放电次数，单位为：次/s或次/min。

8）振荡频率

振荡放电时电压（或电流）的频率，单位为Hz。

4. 主要技术参数及技术性能

1）环境温度：-40℃~+55℃

2）额定电压：3KVdc~100KVdc

3）额定容量：1μF~10000μF

4）容量偏差：-5%~+5%

5）等效串联电阻ESR：≤20mΩ（20℃、1KHz）

6）储能密度：≥0.5J/cm3

7）绝缘电阻：≥103MΩ

主要产品型号及数据表

注：可以根据用户要求定制，如减小体积、重量，增大储能密度等。

5. 其它

5.1特点

1）先进的生产工艺和生产设备，采用优质金属化聚丙烯薄膜；

2）外形坚实、美观：外壳采用冷轧板或不锈钢板，高强度抗爆金属外壳，安全可靠；

3）安装使用方便：大直径铜螺栓作为高压引出端子，接线方便；

4）本电容应用十分广泛，可根据用户特殊要求定做高储能密度产品。

5.2使用注意事项

1）产品出线必须可靠连接，连接线必须采用紫铜带或铜编织带等软连接，并保证导线的外绝缘强度；

2）产品可采用垂直和水平两种安装方式；

3）两台产品之间的安装间距应满足绝缘要求。安装间距大于100mm，并充分提供产品良好的散热条件；

4）电容器短路放电时，应放置在有钢丝隔离网的安全试验区域，试

8）充放电频率：≤5次/分钟

9）绝缘介质：干式、油浸式

10）正常寿命：≥20000次

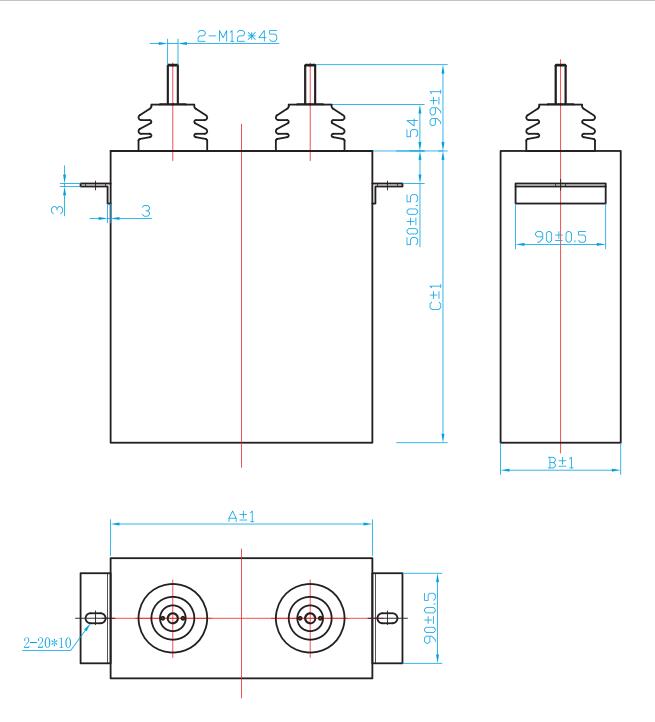

11）外形结构及安装尺寸可根据客户定制

验采用远超操作方式；

5）产品在检修或更换前，必须充分短路放电，才能用手触摸；

6）产品安装过程中，必须采用专用吊装设备，并做好安全防护工作；

7）定期对产品进行清洁和维护，保证产品可靠运行。

6. 订货须知

1）用户须提供产品额定电压、额定电容、正常放电电流、安装方式等参数；

2）用户尽量提供使用场所的一些特征，如超出使用条件和主要参数的产品可经双方协议订货。
