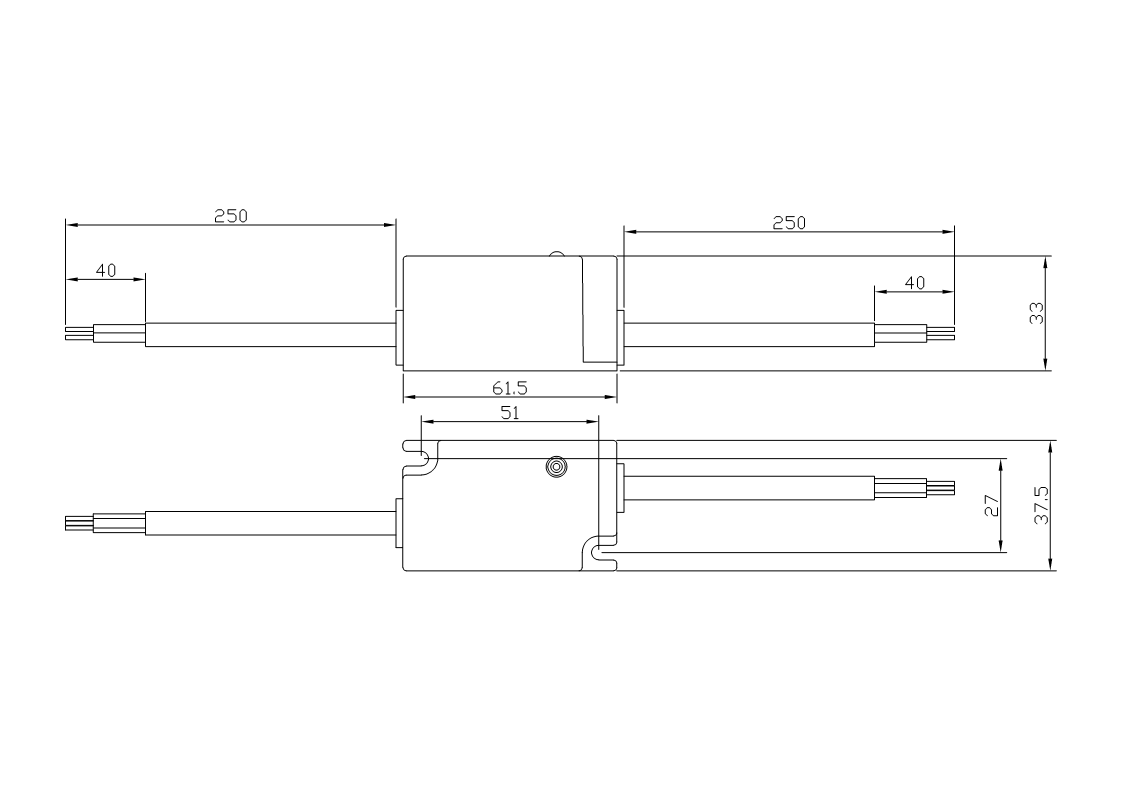

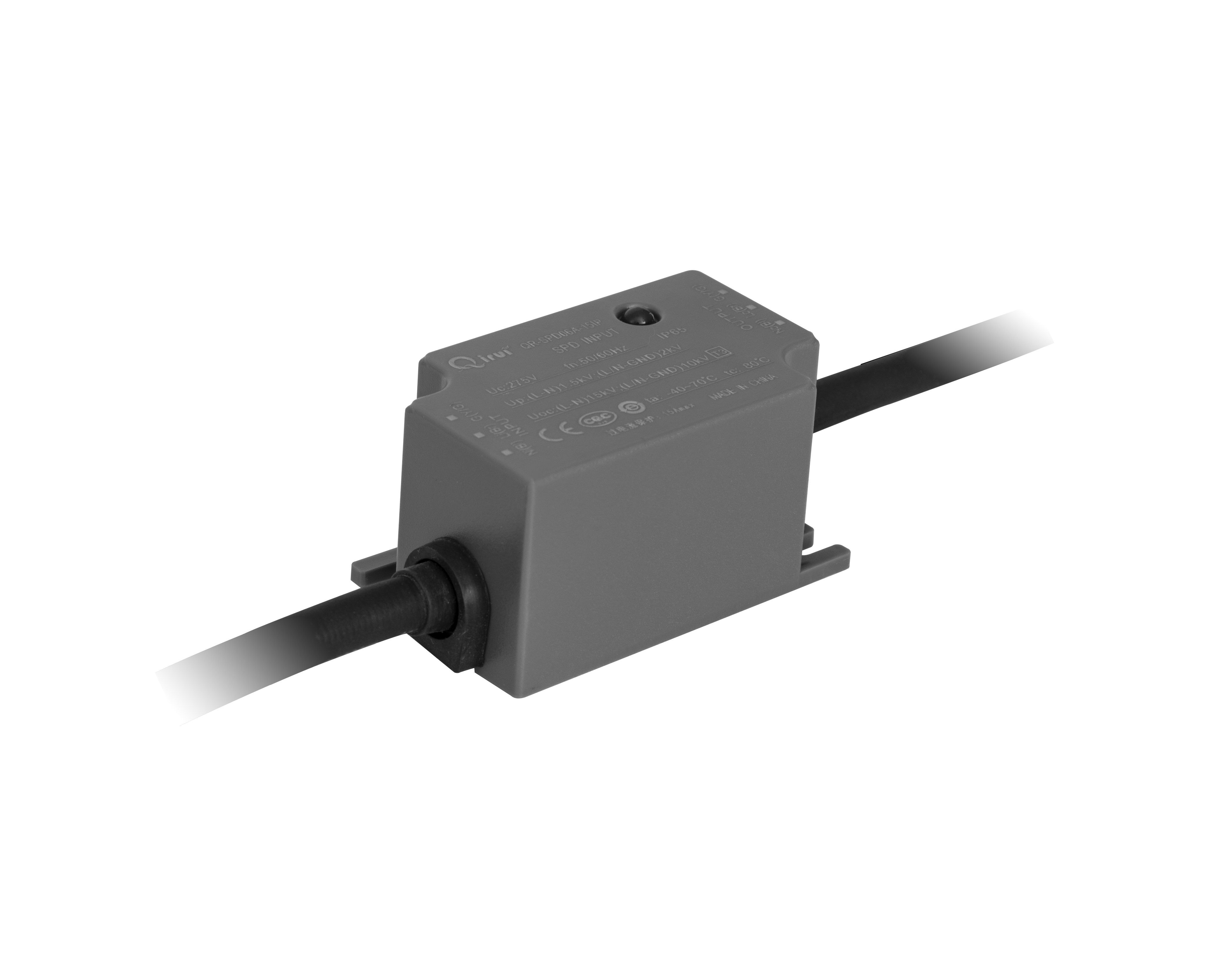

参数规格

Specifications

参数代码  Parameter

参数值

Value

测试环境

Condition

冲击类别

Classification

Class III

ACC.IEC61643-11 GB18802.1-2011

保护模式

Protection mode

差模 Diff.mode

共模 Comm.Mode

Uc (L-N)

275VAC

50-60 Hz

暂时过电压

emporary overvoltage TOV

UT

337V

LV system fault : 255V×1.32 at tt=5s , TN

哲时过电压

emporary overvoltage TOV

UT

442V

LV system fault : 255V×√3 at tt=120m , TN

电网类型

Power grids

ncl.all TN varieties TN-C, TN-C-S, TN-S

标称放电电流(L-N)

Nominal discharge current

In (L-N)

5kA

7.5kA

l0kA

@Uoc=10KV  ;  internal  resistance=2Ω（QR-SPD06A-10IP）

@Uoc=15KV  ;  internal  resistance=2Ω（QR-SPD06A-15IP）

@Uoc=20KV  ;  internal  resistance=2Ω（QR-SPD06A-20IP）

标称放电电流(L-GND)

Nominal dischage current

In (L-GND)

5kA

5kA

7.5kA

@Uoc=10KV  ;  internal  resistance=2Ω（QR-SPD06A-10IP）

@Uoc=10KV  ;  internal  resistance=2Ω（QR-SPD06A-15IP）

@Uoc=15KV  ;  internal  resistance=2Ω（QR-SPD06A-20IP）

标称放电电流(N-GND)

Nominal discharge current

In (N-GND)

5kA

5kA

7.5kA(

@Uoc=10KV  ;  internal  resistance=2Ω（QR-SPD06A-10IP）

@Uoc=10KV  ;  internal  resistance=2Ω（QR-SPD06A-15IP）

@Uoc=15KV  ;  internal  resistance=2Ω（QR-SPD06A-20IP）

最大电压保护水平(L・N)

Max. voltage protection level at In

Up (L-N)

l,5kv

@Uoc=10KV  ;  internal  resistance=2Ω（QR-SPD06A-10）

@Uoc=15KV  ;  internal  resistance=2Ω（QR-SPD06A-15）

@Uoc=20KV  ;  internal  resistance=2Ω（QR-SPD06A-20 ）

最大电压保护水平(L・GND)

Max. voltage protection level at In

Up (L-GND)

2kV

@Uoc=10KV  ;  internal  resistance=2Ω（QR-SPD06A-10IP）

@Uoc=10KV  ;  internal  resistance=2Ω（QR-SPD06A-15IP）

@Uoc=15KV  ;  internal  resistance=2Ω（QR-SPD06A-20IP）

最大电压保护水平(N-GND)

Max. voltage protection level at In

Up (N-GND)

2kV

@Uoc=10KV  ;  internal  resistance=2Ω（QR-SPD06A-10IP）

@Uoc=10KV  ;  internal  resistance=2Ω（QR-SPD06A-15IP）

@Uoc=15KV  ;  internal  resistance=2Ω（QR-SPD06A-20IP）

开路电压

Open-circuit voltage

Uoc

10kV

15kV

20kV

(L-N)、10kV(L/N-PE)（QR-SPD06A-10IP）

(L-N)、10kV(L/N-PE)（QR-SPD06A-15IP）

(L-N)、15kV(L/N-PE)（QR-SPD06A-20IP）

后备保险丝

Backup fuse

16A

max.gG fuse

失效指示

End of life indication

yes

指示灯亮：正常工作/Optical, light ON:SPD Is functional指示灯灭：产品失效/Light OFF:SPD has reached end-of-life

最大对地漏电电流

Max earth lealoge current at Uc

50μA

Max.rms,to GND

寿命

Lifetime

100,000hours

最大外壳温度下90%产品正常工作

Measured@Tcase-max with min 90% survival

其它参数 Other specifications

参数规格

Specifications

参数值

Value

产品型号 Model

测试环境 Condition

1 strikes

 QR-SPD06A-10IP

 QR-SPD06A-15IP

 QR-SPD06A-20IP

max. at 10KA

max. at 15KA (L-N) , max. at 10KA (LN-PE)

max. at 20KA (L-N) , max. at 15KA (LN-PE)

20 strikes

 QR-SPD06A-15IP

 QR-SPD06A-20IP

min.at7.5KA (L-N)

min.at 10KA (L-N)

抗冲击能力

Surge withstand capability

30 strikes

 QR-SPD06A-10IP

 QR-SPD06A-15IP

 QR-SPD06A-20IP

min. at 5 KA

min. at 5KA (L/N-PE)

min.at7.5KA (L/N-PE)

50 strikes

 QR-SPD06A-10IP

 QR-SPD06A-15IP

 QR-SPD06A-20IP

min. at 3KA

min. at 3KA (L-N、L/N-PE)

min.at5KA (L-N, L/N-PE)

额定电流

Nominal current

4A

额定负载电流(50-60HZ)

Rated load current at 50... 60Hz

消耗功率

Pcwer consumption

0.5W

max. at Uc=275VAC; Load current=4A

适用灯具

Suitable for luminaires

Class I Class II

 绝缘等级按照IEC60598 Insulation Class acc. IEC60598

产品型号

Model

冲击电流

IC 8/20ps

差模U2

Differential mode U2

冲击电流

IC 8/20ps

共模U1/U2

Common mode U1/U2

QR-SPD06A-10IP

5KA

<1500V

5KA

<2000V / 1000V

QR-SPD06A-15IP

7.5KA

<1500V

5KA

<2000V / 1000V

QR-SPD06A-20IP

10KA

<1500V

7.5KA

<2000V / 1000V

參数规格

Specifications

参数值 Value

测试环境

Condition

环境温度 Ambient temperature

-40...70°C

外壳表面温度Tease-max

在温度测量点测量Measured at Tc-point

储藏环境温度Storage temperature

-40...857

相对湿度 Relative humidity

5 …95%

不结露 Non-condensing

室外灯适用 Suitable for outdoor luminaires

yes

室外需加防护 Outdoor with additonal protection
